Transfer ładunków pod kątem prostym – kiedy wystarczy układ rolek, a kiedy potrzebny jest mechanizm zmiany kierunku?

Zmiana kierunku transportu o 90° wygląda na prostą operację dopóty, dopóki przez linię przejeżdża jeden typ sztywnego kartonu. Problemy zaczynają się przy krótkich paczkach, pojemnikach z nierównym dnem, paletach ważących kilkaset kilogramów albo wtedy, gdy ładunek ma wyjechać z narożnika bez obrotu względem własnej osi. Wtedy pytanie „rolki czy dodatkowy mechanizm?” przestaje być kwestią ceny pojedynczego modułu. Staje się decyzją o przepustowości, niezawodności i liczbie przyszłych zatrzymań linii.

Najprostsza zasada jest taka: jeżeli ładunek może płynnie przejechać przez łuk, nie ma powodu komplikować instalacji transferem podnoszonym, obrotnicą czy układem poprzecznych pasów. Mechanizm zmiany kierunku staje się potrzebny wtedy, gdy ograniczona przestrzeń wymusza rzeczywisty transfer 90°, trzeba zachować określoną orientację produktu albo transportowany element nie przejdzie stabilnie przez klasyczny łuk rolkowy.

Kiedy zwykły układ rolek rzeczywiście wystarcza?

Dla kartonów, skrzynek i pojemników z płaskim, sztywnym dnem rolkowy łuk 90° jest zwykle pierwszym rozwiązaniem, które należy rozważyć. Jest prostszy mechanicznie od aktywnego transferu, nie wymaga dodatkowego ruchu pionowego i łatwiej go serwisować.

Podstawowe kryterium nie brzmi jednak „ile waży paczka?”, lecz jak duża część jej dna jest przez cały czas podparta. W praktyce przyjmuje się zasadę, że transportowany ładunek powinien jednocześnie opierać się przynajmniej na trzech rolkach. Przy paczce o długości dna 300 mm rozstaw osi rolek rzędu 75–100 mm daje więc znacznie bezpieczniejszą pracę niż rozstaw 150 mm. Ten drugi może być wystarczający dla kartonu 800 mm, ale krótka paczka zacznie wpadać między rolki, uderzać przednią krawędzią albo zatrzymywać się na przejściu.

Na łuku dochodzi jeszcze geometria. Rolki stożkowe albo odpowiednio różnicowane prędkości rolek pomagają prowadzić ładunek po promieniu. Zwykłe cylindryczne rolki również da się zastosować w pewnych układach, ale wzrasta wtedy zależność od prowadnic bocznych i tarcia. Przy większej prędkości łatwo otrzymać efekt, którego operatorzy bardzo nie lubią: karton wchodzi poprawnie, a wychodzi przekoszony o kilkanaście stopni.

Dobry przykład to pojemniki Euro 600 × 400 mm ważące 15–25 kg, transportowane między stanowiskiem kompletacji a pakowaniem. Jeżeli wszystkie mają podobne dno, narożnik może zostać wykonany jako napędzany łuk rolkowy. Nie trzeba zatrzymywać pojemnika, podnosić go ani ponownie rozpędzać. Zyskiem jest ciągłość transportu i mniejsza liczba elementów wykonawczych.

Takiego rozwiązania nie wybrałbym jednak automatycznie, jeśli po tej samej trasie mają jeździć kartony od 200 × 150 mm do 800 × 600 mm. W jednym projekcie problemem bywa właśnie najmniejszy format, a nie największy. Duży karton przejeżdża przez narożnik spokojnie, natomiast mała przesyłka trafia na szczelinę między sekcjami i obraca się zanim zostanie przejęta przez kolejne rolki.

Przed wyborem samego łuku trzeba więc sprawdzić przede wszystkim:

• minimalny wymiar dna ładunku, a nie tylko format maksymalny,

• masę minimalną i maksymalną,

• sztywność dna,

• położenie środka ciężkości,

• dopuszczalny obrót lub przekoszenie produktu,

• promień dostępnego narożnika,

• prędkość transportu,

• sposób akumulacji przed i za łukiem.

Istotna jest też różnica między transporterem napędzanym i grawitacyjnym. W układzie grawitacyjnym nachylenie trzeba dobrać do masy, powierzchni dna i oporów toczenia. Dla lekkich kartonów punktem startowym przy próbach bywa nachylenie około 2–3%, ale tej wartości nie powinno się bezmyślnie kopiować z innej linii. Zbyt mały spadek powoduje zatrzymania, a zbyt duży sprawia, że cięższy pojemnik przyspiesza i uderza w następny ładunek. Przy mieszanym asortymencie regulacja prędkości jest jednym z powodów, dla których napędzane sekcje bywają rozsądniejsze mimo wyższej ceny.

Mechanizm zmiany kierunku jest potrzebny wtedy, gdy sam narożnik nie rozwiązuje problemu

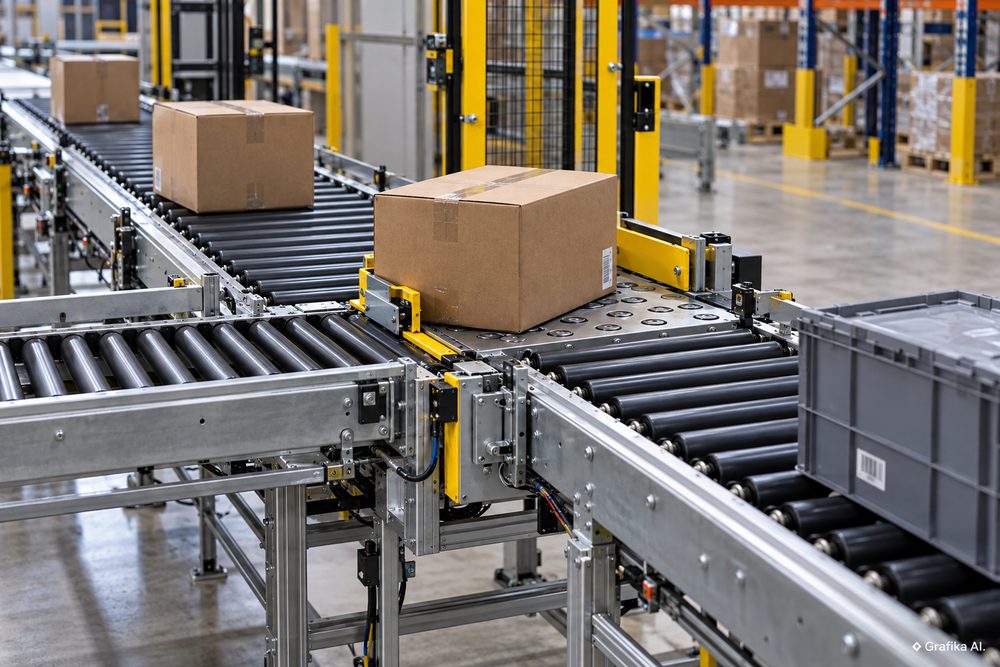

Transfer 90° oznacza coś więcej niż przejazd przez zakręt. Ładunek zatrzymuje się albo zostaje przejęty w określonym punkcie, a następnie inny element transportowy odprowadza go w kierunku prostopadłym. To pozwala zbudować znacznie bardziej zwarty układ niż szeroki łuk.

Dla kartonów i pojemników często stosuje się podnoszone pasy poprzeczne umieszczone pomiędzy rolkami. W normalnym położeniu produkt jedzie po rolkach. Po zatrzymaniu w punkcie transferowym pasy unoszą się kilka lub kilkanaście milimetrów ponad powierzchnię rolek, przejmują ciężar i wyprowadzają produkt pod kątem 90°. Po transferze mechanizm opada.

To rozwiązanie ma sens szczególnie wtedy, gdy:

• linie transportowe przecinają się pod kątem prostym,

• trzeba zbudować rozgałęzienie typu T,

• nie ma miejsca na łuk o odpowiednim promieniu,

• konieczne jest dokładne pozycjonowanie produktu,

• trzeba zachować jego orientację,

• produkt ma zostać skierowany na jedną z kilku odnóg.

Wyobraźmy sobie centrum dystrybucyjne, w którym pojemnik 600 × 400 mm dojeżdża głównym przenośnikiem do strefy sortowania. Część pojemników jedzie prosto, a część musi skręcić w prawo do stanowiska kontroli. Wstawienie łuku oznaczałoby rozdzielenie strumienia wcześniej i zajęcie kilku dodatkowych metrów kwadratowych. Transfer poprzeczny mieści się praktycznie w obrysie istniejącego skrzyżowania.

Cena za zwartą zabudowę jest konkretna. Dochodzą siłowniki albo napęd elektryczny, czujniki, mechanika podnoszenia i logika sterowania. Produkt trzeba poprawnie zatrzymać przed transferem. Jeżeli czujnik obecności zostanie zasłonięty kurzem albo karton zatrzyma się 80 mm za daleko, mechanizm może podnieść go poza środkiem ciężkości. Rezultatem jest przekoszenie, zakleszczenie albo alarm linii.

Przy automatyzacji trzeba dlatego przewidzieć przynajmniej:

• detekcję obecności ładunku,

• potwierdzenie osiągnięcia pozycji transferowej,

• blokadę wjazdu kolejnego produktu,

• kontrolę położenia mechanizmu podnoszącego,

• potwierdzenie opuszczenia strefy.

Przy większej przepustowości samo pytanie „czy transfer przeniesie 30 kg?” jest za słabe. Liczy się czas całego cyklu. Jeżeli zatrzymanie, podniesienie, transfer i opuszczenie zajmują 3 sekundy, teoretyczne maksimum wynosi 20 cykli na minutę. W praktyce trzeba doliczyć odstępy pomiędzy produktami, potwierdzenia z czujników i rezerwę na sterowanie, więc rzeczywista wydajność będzie niższa.

Jeszcze inaczej wygląda transport palet. Typowa europaleta EUR ma wymiary 1200 × 800 mm, a jej masa razem z ładunkiem może sięgać kilkuset kilogramów. Tutaj popularnym układem jest połączenie transportera rolkowego z podnoszonym transporterem łańcuchowym. Rolki prowadzą paletę w jednym kierunku, a po zatrzymaniu kilka równoległych łańcuchów podnosi ją ponad rolki i odprowadza w bok.

To rozwiązanie dobrze pracuje z paletami o powtarzalnej konstrukcji. Gorzej radzi sobie z uszkodzonymi paletami, wystającymi deskami, luźną folią stretch czy niestandardowymi płozami. W realnym magazynie właśnie takie drobiazgi odpowiadają za sporą część awarii. Mechanizm zaprojektowany wyłącznie pod idealną nową paletę EUR potrafi być irytująco wrażliwy po kilku miesiącach eksploatacji.

Rodzaj ładunku decyduje o konstrukcji bardziej niż sam kąt 90°

Nie istnieje jeden „transfer 90°” odpowiedni dla każdego zastosowania. Pasy poprzeczne, łańcuchy, rolki kierunkowe, moduły kulowe i obrotnice wykonują podobne zadanie, ale w zupełnie innych warunkach.

Dla lekkich kartonów i plastikowych pojemników dobrym rozwiązaniem są pasy umieszczone między rolkami. Ich zaletą jest stosunkowo łagodne przejęcie produktu. Wadą — zużycie pasów, konieczność utrzymania właściwego naprężenia i wrażliwość na zabrudzenia. Jeżeli z kartonów regularnie wysypuje się pył, ścinki folii lub drobne elementy, przestrzeń pomiędzy rolkami trzeba projektować z myślą o czyszczeniu, a nie tylko o pracy w dniu odbioru instalacji.

Przy paletach dominują mocniejsze mechanizmy łańcuchowe. Łańcuch jest odporniejszy na duże obciążenie, ale pracuje głośniej, wymaga smarowania lub stosowania odpowiednich bezobsługowych rozwiązań i generuje bardziej odczuwalne uderzenia podczas przejmowania ciężkiej jednostki.

Obrotnica ma sens, jeśli trzeba zmienić nie tylko kierunek transportu, ale również orientację samego ładunku. Przykład: paleta wjeżdża długim bokiem, a na następnym stanowisku musi zostać podana krótkim bokiem ze względu na sposób pobierania przez robota. Transfer łańcuchowy zmieni tor ruchu, lecz nie zawsze zapewni wymagane ustawienie palety. Stół obrotowy rozwiązuje problem, ale jest wolniejszy, ma więcej elementów mechanicznych i tworzy pojedynczy punkt, przez który musi przejść cały strumień.

Dla bardzo lekkich elementów czasami stosuje się stoły kulowe lub wielokierunkowe moduły rolkowe. Świetnie sprawdzają się przy ręcznym przesuwaniu skrzynek, arkuszy czy płyt, natomiast przy automatycznym transporcie problemem staje się kontrolowanie toru. Ładunek ma dużą swobodę ruchu również w niepożądanym kierunku. Bez bocznych prowadnic albo aktywnego sterowania łatwiej o obrót niż na klasycznych rolkach.

Przed zamówieniem mechaniki trzeba dlatego przygotować matrycę ładunków, a nie jedną wartość „maks. 50 kg”. Dla każdego rodzaju produktu należy zapisać:

• długość, szerokość i wysokość,

• masę minimalną i maksymalną,

• materiał oraz kształt powierzchni styku z transporterem,

• położenie środka ciężkości,

• dopuszczalną zmianę orientacji,

• wymaganą wydajność w sztukach na minutę lub paletach na godzinę,

• maksymalny dopuszczalny odstęp między produktami.

Przykład dobrze pokazuje, dlaczego to ma znaczenie. Linia ma obsługiwać pojemniki 600 × 400 mm o masie do 30 kg oraz kartony 250 × 180 mm ważące 1 kg. Mechanizm zaprojektowany wyłącznie pod największy pojemnik będzie miał wystarczającą nośność, ale szerokie szczeliny konstrukcyjne mogą być problemem dla najmniejszego kartonu. Z kolei układ zoptymalizowany pod lekkie opakowania może mieć zbyt małą siłę rozpędzania przy 30-kilogramowym pojemniku.

Przy ciężkich ładunkach trzeba dodatkowo rozdzielić nośność statyczną od obciążenia dynamicznego. Paleta 800 kg stojąca na transporterze nie obciąża konstrukcji tak samo jak paleta o tej samej masie zatrzymywana z prędkości transportowej. Zderzak, rama, łożyska i napęd muszą przejąć energię ruchu. Zwiększenie mocy silnika nie naprawi zbyt słabej ramy.

Kolejnym kryterium jest serwis. Mechanizm podnoszony zabudowany tuż nad posadzką może działać świetnie, ale jeżeli wymiana czujnika wymaga zdjęcia połowy przenośnika, pierwsza awaria pokaże rzeczywisty koszt tej decyzji. W zakładach pracujących na dwie lub trzy zmiany dostęp serwisowy bywa ważniejszy niż oszczędzenie 200 mm długości modułu.

Jeżeli projekt powstaje od zera, kolejność decyzji powinna być następująca: najpierw geometria i parametry wszystkich ładunków, później wymagany takt, następnie dostępna przestrzeń, a dopiero potem wybór konkretnego rodzaju transferu. Odwrócenie tej kolejności zwykle kończy się dopasowywaniem produktu do maszyny zamiast maszyny do procesu.

FAQ

Czy każdy zakręt 90° wymaga osobnego mechanizmu transferowego?
Nie. Jeżeli jest miejsce na łuk, produkt ma stabilne dno i może zmienić kierunek po łuku, napędzane rolki są zazwyczaj prostsze i tańsze w utrzymaniu.

Ile rolek powinno jednocześnie podpierać karton lub pojemnik?
Praktyczną zasadą projektową jest utrzymywanie ładunku na minimum trzech rolkach. Dlatego rozstaw trzeba dobierać przede wszystkim do najmniejszego transportowanego formatu.

Co wybrać do zmiany kierunku europalety o 90°?
Najczęściej stosuje się skrzyżowanie transportera rolkowego z podnoszonym transporterem łańcuchowym. Przy konieczności obrócenia palety względem własnej osi lepsza może być obrotnica.

Czy transfer poprzeczny ogranicza wydajność linii?
Tak, ponieważ zwykle wymaga zatrzymania produktu, wykonania ruchu mechanizmu i ponownego zwolnienia strefy. Jeżeli jedna operacja trwa 3 sekundy, punkt transferowy ma teoretyczną granicę 20 cykli na minutę jeszcze przed uwzględnieniem odstępów i logiki sterowania.

Czy doboru można dokonać tylko na podstawie maksymalnej masy produktu?
Nie. Równie istotne są minimalne wymiary dna, jego sztywność, środek ciężkości, prędkość, orientacja ładunku i wymagany takt. Bardzo lekki, krótki karton potrafi sprawić więcej problemów niż ciężki, sztywny pojemnik.

Co sprawdzić jako pierwsze przed wyborem rozwiązania?
Najpierw zmierz najmniejszy i największy ładunek oraz sprawdź ich spody. Następnie ustal, czy produkt może przejechać po łuku i czy jego orientacja może się zmienić. Dopiero gdy łuk odpada z powodu miejsca, orientacji lub niestabilnego prowadzenia, projektuj aktywny transfer 90°. To eliminuje najczęstszy błąd: instalowanie skomplikowanego mechanizmu tam, gdzie wystarczyłby poprawnie dobrany układ rolek.
